redo log

redo log（重做日志）是InnoDB存储引擎独有的，它让MySQL拥有了崩溃恢复能力。

比如MySQL实例挂了或宕机了，重启时，InnoDB存储引擎会使用redo log恢复数据，保证数据的持久性与完整性。

该日志文件由两部分组成：重做日志缓冲（redo log buffer）以及重做日志文件（redo log file）,前者是在内存中，后者在磁盘中。当事务提交之后会把所有修改信息都存到该日志文件中, 用于在刷新脏页到磁盘,发生错误时, 进行数据恢复使用。

如果没有redo log，可能会存在什么问题的？

我们知道，在InnoDB引擎中的内存结构中，主要的内存区域就是缓冲池，在缓冲池中缓存了很多的数据页。 当我们在一个事务中，执行多个增删改的操作时，InnoDB引擎会先操作缓冲池中的数据，如果缓冲区没有对应的数据，会通过后台线程将磁盘中的数据加载出来，存放在缓冲区中，然后将缓冲池中的数据修改，修改后的数据页我们称为脏页。 而脏页则会在一定的时机，通过后台线程刷新到磁盘中，从而保证缓冲区与磁盘的数据一致。 而缓冲区的脏页数据并不是实时刷新的，而是一段时间之后将缓冲区的数据刷新到磁盘中，假如刷新到磁盘的过程出错了，而提示给用户事务提交成功，而数据却没有持久化下来，这就出现问题了，没有保证事务的持久性。

有了redolog之后，当对缓冲区的数据进行增删改之后，会首先将操作的数据页的变化，记录在redo log buffer中。在事务提交时，会将redo log buffer中的数据刷新到redo log磁盘文件中。过一段时间之后，如果刷新缓冲区的脏页到磁盘时，发生错误，此时就可以借助于redo log进行数据恢复，这样就保证了事务的持久性。 而如果脏页成功刷新到磁盘 或 或者涉及到的数据已经落盘，此时redolog就没有作用了，就可以删除了，所以存在的两个redolog文件是循环写的。

理想情况，事务一提交就会进行刷盘操作，但实际上，刷盘的时机是根据策略来进行的。

小贴士：每条redo记录由“表空间号+数据页号+偏移量+修改数据长度+具体修改的数据”组成

刷盘时机

InnoDB存储引擎为redo log的刷盘策略提供了innodb_flush_log_at_trx_commit参数，它支持三种策略

• 设置为0的时候，表示每次事务提交时不进行刷盘操作
• 设置为1的时候，表示每次事务提交时都将进行刷盘操作（默认值）
• 设置为2的时候，表示每次事务提交时都只把redo log buffer内容写入page cache

另外InnoDB存储引擎有一个后台线程，每隔1秒，就会把redo log buffer中的内容写到文件系统缓存（page cache），然后调用fsync刷盘。

日志文件组

硬盘上存储的redo log日志文件不只一个，而是以一个日志文件组的形式出现的，每个的redo日志文件大小都是一样的。

比如可以配置为一组4个文件，每个文件的大小是1GB，整个redo log日志文件组可以记录4G的内容。

它采用的是环形数组形式，从头开始写，写到末尾又回到头循环写，如下图所示:

在个日志文件组中还有两个重要的属性，分别是write pos、checkpoint

• write pos是当前记录的位置，一边写一边后移
• checkpoint是当前要擦除的位置，也是往后推移

每次刷盘redo log记录到日志文件组中，write pos位置就会后移更新。

每次MySQL加载日志文件组恢复数据时，会清空加载过的redo log记录，并把checkpoint后移更新。

小结

思考一问题，只要每次把修改后的数据页直接刷盘不就好了，还有redo log什么事。

它们不都是刷盘么？差别在哪里？

1
2
3
4
5

1 Byte = 8bit
1 KB = 1024 Byte
1 MB = 1024 KB
1 GB = 1024 MB
1 TB = 1024 GB

实际上，数据页大小是16KB，刷盘比较耗时，可能就修改了数据页里的几Byte数据，有必要把完整的数据页刷盘吗？

而且数据页刷盘是随机写，因为一个数据页对应的位置可能在硬盘文件的随机位置，所以性能是很差。

如果是写redo log，一行记录可能就占几十Byte，只包含表空间号、数据页号、磁盘文件偏移量、更新值，再加上是顺序写，所以刷盘速度很快。redo log在往磁盘文件中写入数据，由于是日志文件，所以都是顺序写的。顺序写的效率，要远大于随机写。 这种先写日志的方式，称之为 WAL（Write-Ahead Logging）

所以用redo log形式记录修改内容，性能会远远超过刷数据页的方式，这也让数据库的并发能力更强。

当然redo log更重要的还是保证了持久性。

其实内存的数据页在一定时机也会刷盘，我们把这称为页合并，下面细说

补充：Buffer Pool中的脏页什么时候会被刷入磁盘？

引入了 Buffer Pool 后，当修改数据时，首先是修改 Buffer Pool 中数据所在的页，然后将其页设置为脏页，但是磁盘中还是原数据。

因此，脏页需要被刷入磁盘，保证缓存和磁盘数据一致，但是若每次修改数据都刷入磁盘，则性能会很差，因此一般都会在一定时机进行批量刷盘。

可能大家担心，如果在脏页还没有来得及刷入到磁盘时，MySQL 宕机了，不就丢失数据了吗？

这个不用担心，InnoDB 的更新操作采用的是 Write Ahead Log 策略，即先写日志，再写入磁盘，通过 redo log 日志让 MySQL 拥有了崩溃恢复能力。

下面几种情况会触发脏页的刷新：

• 当 redo log 日志满了的情况下，会主动触发脏页刷新到磁盘；
• Buffer Pool 空间不足时，需要将一部分数据页淘汰掉，如果淘汰的是脏页，需要先将脏页同步到磁盘；
• MySQL 认为空闲时，后台线程回定期将适量的脏页刷入到磁盘；
• MySQL 正常关闭之前，会把所有的脏页刷入到磁盘；

在我们开启了慢 SQL 监控后，如果你发现「偶尔」会出现一些用时稍长的 SQL，这可能是因为脏页在刷新到磁盘时可能会给数据库带来性能开销，导致数据库操作抖动。

如果间断出现这种现象，就需要调大 Buffer Pool 空间或 redo log 日志的大小。

MVCC

基本概念

当前读

读取的是记录的最新版本，读取时还要保证其他并发事务不能修改当前记录，会对读取的记录进行加锁。对于我们日常的操作，如：select ... lock in share mode(共享锁)，select ...for update、update、insert、delete(排他锁)都是一种当前读。

测试:

在测试中我们可以看到，即使是在默认的RR隔离级别下，事务A中依然可以读取到事务B最新提交的内容，因为在查询语句后面加上了 lock in share mode 共享锁，此时是当前读操作。当然，当我们加排他锁的时候，也是当前读操作。

快照读

简单的select（不加锁）就是快照读，快照读，读取的是记录数据的可见版本，有可能是历史数据，不加锁，是非阻塞读。

• Read Committed：每次select，都生成一个快照读。
• Repeatable Read：开启事务后第一个select语句才是快照读的地方。
• Serializable：快照读会退化为当前读。

测试:

在测试中,我们看到即使事务B提交了数据,事务A中也查询不到。 原因就是因为普通的select是快照读，而在当前默认的RR隔离级别下，开启事务后第一个select语句才是快照读的地方，后面执行相同的select语句都是从快照中获取数据，可能不是当前的最新数据，这样也就保证了可重复读。

MVCC

全称 Multi-Version Concurrency Control，多版本并发控制。指维护一个数据的多个版本，使得读写操作没有冲突，快照读为MySQL实现MVCC提供了一个非阻塞读功能。MVCC的具体实现，还需要依赖于数据库记录中的三个隐式字段、undo log日志、readView。

接下来，我们再来介绍一下InnoDB引擎的表中涉及到的隐藏字段 、undolog 以及 readview，从而来介绍一下MVCC的原理。

隐藏字段

介绍

当我们创建了上面的这张表，我们在查看表结构的时候，就可以显式的看到这三个字段。 实际上除了这三个字段以外，InnoDB还会自动的给我们添加三个隐藏字段及其含义分别是：

而上述的前两个字段是肯定会添加的， 是否添加最后一个字段DB_ROW_ID，得看当前表有没有主键，如果有主键，则不会添加该隐藏字段。

测试

1. 查看有主键的表 stu

进入服务器中的 /var/lib/mysql/MySQL_Advanced/ , 查看stu的表结构信息, 通过如下指令:

1

ibd2sdi stu.ibd

查看到的表结构信息中，有一栏 columns，在其中我们会看到处理我们建表时指定的字段以外，还有额外的两个字段 分别是：DB_TRX_ID 、 DB_ROLL_PTR ，因为该表有主键，所以没有DB_ROW_ID隐藏字段。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76

{
    "name": "DB_TRX_ID",
    "type": 10,
    "is_nullable": false,
    "is_zerofill": false,
    "is_unsigned": false,
    "is_auto_increment": false,
    "is_virtual": false,
    "hidden": 2,
    "ordinal_position": 4,
    "char_length": 6,
    "numeric_precision": 0,
    "numeric_scale": 0,
    "numeric_scale_null": true,
    "datetime_precision": 0,
    "datetime_precision_null": 1,
    "has_no_default": false,
    "default_value_null": true,
    "srs_id_null": true,
    "srs_id": 0,
    "default_value": "",
    "default_value_utf8_null": true,
    "default_value_utf8": "",
    "default_option": "",
    "update_option": "",
    "comment": "",
    "generation_expression": "",
    "generation_expression_utf8": "",
    "options": "",
    "se_private_data": "table_id=1074;",
    "engine_attribute": "",
    "secondary_engine_attribute": "",
    "column_key": 1,
    "column_type_utf8": "",
    "elements": [],
    "collation_id": 63,
    "is_explicit_collation": false
},
{
    "name": "DB_ROLL_PTR",
    "type": 9,
    "is_nullable": false,
    "is_zerofill": false,
    "is_unsigned": false,
    "is_auto_increment": false,
    "is_virtual": false,
    "hidden": 2,
    "ordinal_position": 5,
    "char_length": 7,
    "numeric_precision": 0,
    "numeric_scale": 0,
    "numeric_scale_null": true,
    "datetime_precision": 0,
    "datetime_precision_null": 1,
    "has_no_default": false,
    "default_value_null": true,
    "srs_id_null": true,
    "srs_id": 0,
    "default_value": "",
    "default_value_utf8_null": true,
    "default_value_utf8": "",
    "default_option": "",
    "update_option": "",
    "comment": "",
    "generation_expression": "",
    "generation_expression_utf8": "",
    "options": "",
    "se_private_data": "table_id=1074;",
    "engine_attribute": "",
    "secondary_engine_attribute": "",
    "column_key": 1,
    "column_type_utf8": "",
    "elements": [],
    "collation_id": 63,
    "is_explicit_collation": false
}

2. 查看没有主键的表 employee

建表语句：

1

create table employee (id int , name varchar(10));

此时，我们再通过以下指令来查看表结构及其其中的字段信息：

1

ibd2sdi employee.ibd

查看到的表结构信息中，有一栏 columns，在其中我们会看到处理我们建表时指定的字段以外，还有额外的三个字段 分别是：DB_TRX_ID 、 DB_ROLL_PTR 、DB_ROW_ID，因为employee表是没有指定主键的。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115

    {
        "name": "DB_ROW_ID",
        "type": 10,
        "is_nullable": false,
        "is_zerofill": false,
        "is_unsigned": false,
        "is_auto_increment": false,
        "is_virtual": false,
        "hidden": 2,
        "ordinal_position": 3,
        "char_length": 6,
        "numeric_precision": 0,
        "numeric_scale": 0,
        "numeric_scale_null": true,
        "datetime_precision": 0,
        "datetime_precision_null": 1,
        "has_no_default": false,
        "default_value_null": true,
        "srs_id_null": true,
        "srs_id": 0,
        "default_value": "",
        "default_value_utf8_null": true,
        "default_value_utf8": "",
        "default_option": "",
        "update_option": "",
        "comment": "",
        "generation_expression": "",
        "generation_expression_utf8": "",
        "options": "",
        "se_private_data": "table_id=1076;",
        "engine_attribute": "",
        "secondary_engine_attribute": "",
        "column_key": 1,
        "column_type_utf8": "",
        "elements": [],
        "collation_id": 63,
        "is_explicit_collation": false
    },
    {
        "name": "DB_TRX_ID",
        "type": 10,
        "is_nullable": false,
        "is_zerofill": false,
        "is_unsigned": false,
        "is_auto_increment": false,
        "is_virtual": false,
        "hidden": 2,
        "ordinal_position": 4,
        "char_length": 6,
        "numeric_precision": 0,
        "numeric_scale": 0,
        "numeric_scale_null": true,
        "datetime_precision": 0,
        "datetime_precision_null": 1,
        "has_no_default": false,
        "default_value_null": true,
        "srs_id_null": true,
        "srs_id": 0,
        "default_value": "",
        "default_value_utf8_null": true,
        "default_value_utf8": "",
        "default_option": "",
        "update_option": "",
        "comment": "",
        "generation_expression": "",
        "generation_expression_utf8": "",
        "options": "",
        "se_private_data": "table_id=1076;",
        "engine_attribute": "",
        "secondary_engine_attribute": "",
        "column_key": 1,
        "column_type_utf8": "",
        "elements": [],
        "collation_id": 63,
        "is_explicit_collation": false
    },
    {
        "name": "DB_ROLL_PTR",
        "type": 9,
        "is_nullable": false,
        "is_zerofill": false,
        "is_unsigned": false,
        "is_auto_increment": false,
        "is_virtual": false,
        "hidden": 2,
        "ordinal_position": 5,
        "char_length": 7,
        "numeric_precision": 0,
        "numeric_scale": 0,
        "numeric_scale_null": true,
        "datetime_precision": 0,
        "datetime_precision_null": 1,
        "has_no_default": false,
        "default_value_null": true,
        "srs_id_null": true,
        "srs_id": 0,
        "default_value": "",
        "default_value_utf8_null": true,
        "default_value_utf8": "",
        "default_option": "",
        "update_option": "",
        "comment": "",
        "generation_expression": "",
        "generation_expression_utf8": "",
        "options": "",
        "se_private_data": "table_id=1076;",
        "engine_attribute": "",
        "secondary_engine_attribute": "",
        "column_key": 1,
        "column_type_utf8": "",
        "elements": [],
        "collation_id": 63,
        "is_explicit_collation": false
    }
],

undolog

介绍

回滚日志，在insert、update、delete的时候产生的便于数据回滚的日志。

当insert的时候，产生的undo log日志只在回滚时需要，在事务提交后，可被立即删除。

而update、delete的时候，产生的undo log日志不仅在回滚时需要，在快照读时也需要，不会立即被删除。

版本链

有一张表原始数据为：

DB_TRX_ID : 代表最近修改事务ID，记录插入这条记录或最后一次修改该记录的事务ID，是自增的。

DB_ROLL_PTR： 由于这条数据是才插入的，没有被更新过，所以该字段值为null。

然后，有四个并发事务同时在访问这张表。

A. 第一步

当事务2执行第一条修改语句时，会记录undo log日志，记录数据变更之前的样子; 然后更新记录，并且记录本次操作的事务ID，回滚指针，回滚指针用来指定如果发生回滚，回滚到哪一个版本。

B.第二步

当事务3执行第一条修改语句时，也会记录undo log日志，记录数据变更之前的样子; 然后更新记录，并且记录本次操作的事务ID，回滚指针，回滚指针用来指定如果发生回滚，回滚到哪一个版本。

C. 第三步

当事务4执行第一条修改语句时，也会记录undo log日志，记录数据变更之前的样子; 然后更新记录，并且记录本次操作的事务ID，回滚指针，回滚指针用来指定如果发生回滚，回滚到哪一个版本。

最终我们发现，不同事务或相同事务对同一条记录进行修改，会导致该记录的undolog生成一条记录版本链表，链表的头部是最新的旧记录，链表尾部是最早的旧记录。

readview

ReadView（读视图）是 快照读 SQL执行时MVCC提取数据的依据，记录并维护系统当前活跃的事务（未提交的）id。

ReadView中包含了四个核心字段：

而在readview中就规定了版本链数据的访问规则：

trx_id 代表当前undolog版本链对应事务ID。

不同的隔离级别，生成ReadView的时机不同：

• READ COMMITTED ：在事务中每一次执行快照读时生成ReadView。
• REPEATABLE READ：仅在事务中第一次执行快照读时生成ReadView，后续复用该ReadView。

原理分析

RC隔离级别

RC隔离级别下，在事务中每一次执行快照读时生成ReadView。

我们就来分析事务5中，两次快照读读取数据，是如何获取数据的?

在事务5中，查询了两次id为30的记录，由于隔离级别为Read Committed，所以每一次进行快照读都会生成一个ReadView，那么两次生成的ReadView如下。

那么这两次快照读在获取数据时，就需要根据所生成的ReadView以及ReadView的版本链访问规则，到undolog版本链中匹配数据，最终决定此次快照读返回的数据。

A. 先来看第一次快照读具体的读取过程：

在进行匹配时，会从undo log的版本链，从上到下进行挨个匹配：

• 先匹配



  这条记录，这条记录对应的trx_id为4，也就是将4带入右侧的匹配规则中。 ①不满足 ②不满足 ③不满足 ④也不满足 ，都不满足，则继续匹配undo log版本链的下一条。

• 再匹配第二条



  ，这条记录对应的trx_id为3，也就是将3带入右侧的匹配规则中。①不满足 ②不满足 ③不满足 ④也不满足 ，都不满足，则继续匹配undo log版本链的下一条。

• 再匹配第三条



  ，这条记录对应的trx_id为2，也就是将2带入右侧的匹配规则中。①不满足 ②满足 终止匹配，此次快照读，返回的数据就是版本链中记录的这条数据。

B. 再来看第二次快照读具体的读取过程:

在进行匹配时，会从undo log的版本链，从上到下进行挨个匹配：

• 先匹配



  这条记录，这条记录对应的trx_id为4，也就是将4带入右侧的匹配规则中。 ①不满足 ②不满足 ③不满足 ④也不满足 ，都不满足，则继续匹配undo log版本链的下一条。

• 再匹配第二条



  ，这条记录对应的trx_id为3，也就是将3带入右侧的匹配规则中。①不满足 ②满足 。终止匹配，此次快照读，返回的数据就是版本链中记录的这条数据。

RR隔离级别

RR隔离级别下，仅在事务中第一次执行快照读时生成ReadView，后续复用该ReadView。 而RR 是可重复读，在一个事务中，执行两次相同的select语句，查询到的结果是一样的。

那MySQL是如何做到可重复读的呢? 我们简单分析一下就知道了

我们看到，在RR隔离级别下，只是在事务中第一次快照读时生成ReadView，后续都是复用该ReadView，那么既然ReadView都一样， ReadView的版本链匹配规则也一样， 那么最终快照读返回的结果也是一样的。

所以呢，MVCC的实现原理就是通过 InnoDB表的隐藏字段、UndoLog 版本链、ReadView来实现的。而MVCC + 锁，则实现了事务的隔离性。 而一致性则是由redolog 与 undolog保证。

什么是undo log？

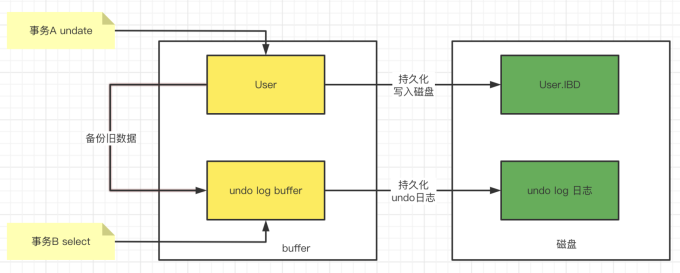

撤销日志，在数据库事务开始之前，MYSQL会去记录更新前的数据到undo log文件中。如果事务回滚或者数据库崩溃时，可以利用undo log日志中记录的日志信息进行回退。同时也可以提供多版本并发控制下的读(MVCC)。

undo log生命周期

• undo log产生： 在事务开始之前生成

• undo log销毁： 当事务提交之后，undo log并不能立马被删除，而是放入待清理的链表，由purge线程判断是否由其他事务在使用undo段中表的上一个事务之前的版本信息，决定是否可以清理undo log的日志空间。
  注意： undo log也会生产redo log，undo log也要实现持久性保护。

• 回滚日志，在insert、update、delete的时候产生的便于数据回滚的日志。

  当insert的时候，产生的undo log日志只在回滚时需要，在事务提交后，可被立即删除。

  而update、delete的时候，产生的undo log日志不仅在回滚时需要，在快照读时也需要，不会立即被删除。

uodo log日志的作用

首先简单说一下undolog 和redo log的区别

• undo log是逻辑日志，实现事务的原子性
    undo log记录的是事务[开始前]的数据状态，记录的是更新之前的值
    undo log实现事务的原子性(提供回滚)
• redo log是物理日志，实现事务的持久性
    redo log记录的是事务[完成后]的数据状态，记录的是更新之后的值
    redo log实现事务的持久性(保证数据的完整性)

undo log日志可以实现事务的回滚操作

我们在进行数据更新操作的时候，不仅会记录redo log，还会记录undo log，如果因为某些原因导致事务回滚，那么这个时候MySQL就要执行回滚（rollback）操作，利用undo log将数据恢复到事务开始之前的状态。

如我们执行下面一条删除语句：

1

delete from book where id = 1;

那么此时undo log会生成一条与之相反的insert 语句【反向操作的语句】，在需要进行事务回滚的时候，直接执行该条sql，可以将数据完整还原到修改前的数据，从而达到事务回滚的目的。

再比如我们执行一条update语句：

1

update book set name = "三国" where id = 1;   ---修改之前name=西游记

此时undo log会记录一条相反的update语句，如下：

1

update book set name = "西游记" where id = 1;

如果这个修改出现异常，可以使用undo log日志来实现回滚操作，以保证事务的一致性。

undo log实现多版本并发控制 MVCC

MVCC的具体实现，还需要依赖于数据库记录中的三个隐式字段、undo log日志、readView

uodo log的工作原理

如上图所示：
当事务A进行一个update操作，将id=1修改成id=2。首先会修改buffer pool中的缓存数据，同时会将旧数据备份到undo log buffer中，记录的是还原操作的sql语句。此时如果事务B要查询修改的数据，但是事务A还没有提交，那么事务B就会从undo log buffer中，查询到事务A修改之前的数据，也就是id=1。此时undo log buffer会将数据持久化到undo log日志中(落盘操作)。undo日志持久化之后，才会将数据真正写入磁盘中，也就是写入ibd的文件中。最后才会执行事务的提交。

uodo log的存储机制
